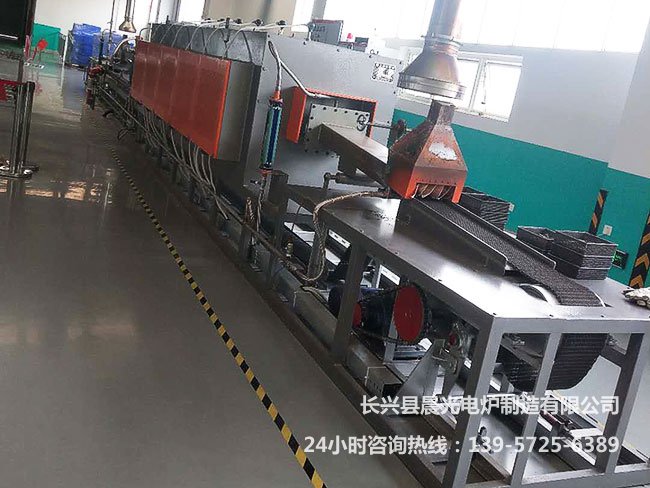

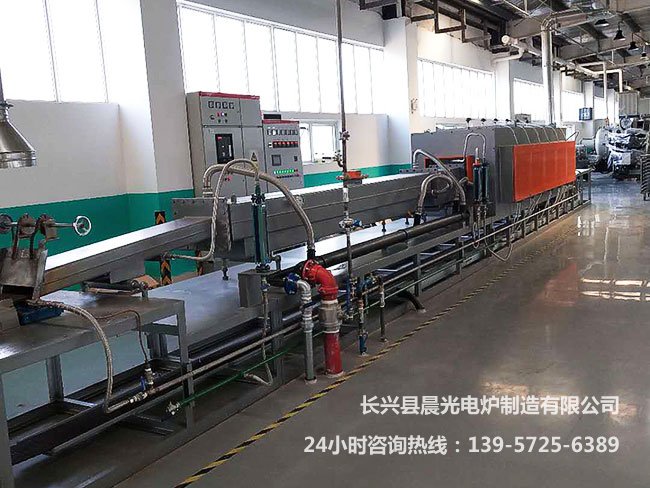

网带式粉末冶金烧结炉

一、用途

粉末冶金烧结炉，系连续式作业炉。是一种适用于压制成形的铁基粉末冶金制品进行有气氛保护的烧结工艺之专用设备。具有较高的烧结成品率和较高的工业效率，设备工作平稳、安全、可靠。其加热室内可以通人防止加热时氧化及渗碳性保护气体，从而使工件能够得到较好的机械物理性能。

二、结构简介

粉末冶金烧结炉分为炉体、推送机构、电

器控制三大部分，其工作特点由液压推送作用将工件从进口带入烧结区，在各个温控区域下进行烧结，然后冷却，出料便完成整个工艺。

2、炉体由进料口、预热区、烧结区、出料水冷套四部分组成，炉

体的外壳和骨架由钢板和型钢焊接而成，炉膛与炉壳间采用绝热性良好的硅酸铝纤维作保温层，超轻质耐火砖作耐火层，具有较好的强度和耐火性能。炉膛内放有耐高温、耐腐蚀的马弗管，为了延长烧结区马弗管的使用寿命，炉膛马弗罐材料为耐高温耐磨钢玉炉胆，具有强度高，不易变形。

3、各加热元件均安装在马弗管的上部和下部，采用抽屉式的装置

方法，便易更换电阻丝，在出料水冷套下装有滑动滚轮，马弗管在热胀冷缩的过程中，不受任何作用力的影响，从而达到延长整套设备的使用寿命。

4、电器控制系统是由可控硅控制，PID自动控温，各个温区的功率和温度都可单独控制和调节，可以满足整个烧结过程中的各个工艺要求，并配有过程保护、快速熔断、过压保护、RC电路。控制温采用上海国龙TCW智能数显仪，并带有超温报警系统。

5、电炉进出料，在前端平台上装有液压推送机构，电炉进料时，

前端平台上装有推送机构，采用液压传动，配一个液压工作泵站，油压自动进退，推力为5Ｔ，推进时节拍可根据烧成曲线调节速度，当推送料时炉门先自动打开，然后液压推料机构开始动作，达到预定位置后退回，回到自动进入推进等待状态，炉门自动关闭。炉门开启均采用水平按放，既能作为工作台使用又可作关闭炉门之用，在炉门摇臂上联接氨分解气体开关，在打开炉门时能同时放出氨分解气体，点燃后作为火封能阻挡空气进入炉内。
