一、概述

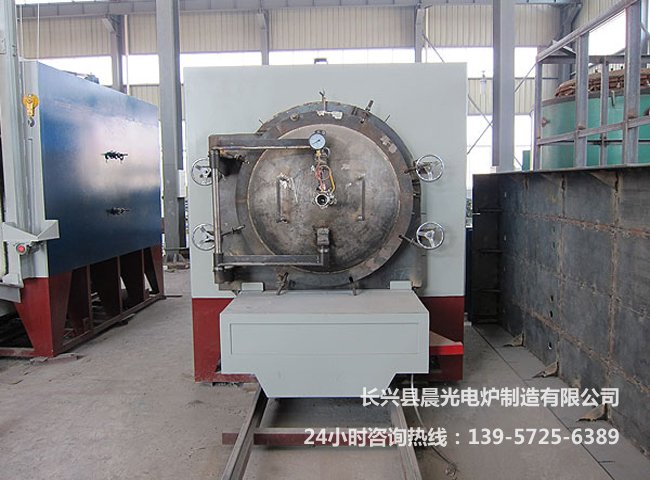

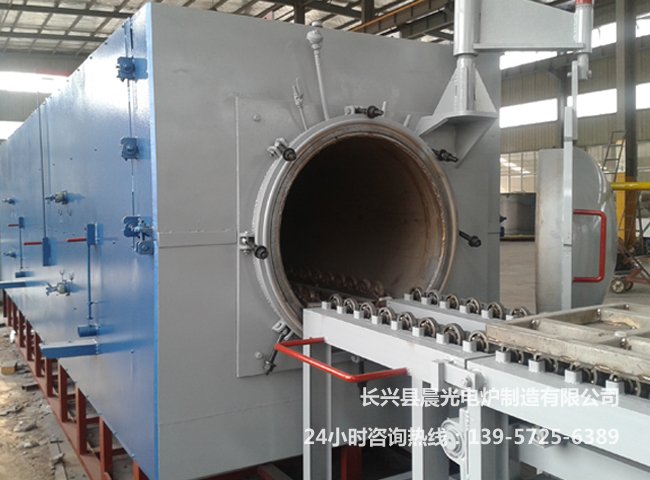

850℃系列真空炉（以下简称电炉）是周期作业式电炉，主要供一般中、小型金属或合金机件在低于850℃的氮气气中进行热处理加热之用，具有炉温均匀、结构简单、操作简便、能源消耗低等优点。

二、技术参数

1、额定功率     45Kw

2、额定电压     380V、3相、50Hz

3、额定温度    850℃

4、工作尺寸（长宽高）1000×800×600mm

5、加热元件接法    Y

6、控温方式                         PID控制

7、炉温均匀度            ≤±10℃

8、炉侧外壁温升     ≤40℃

9、空炉升温时间     ≤2h

10、空炉损耗功率  ≤18%

11、真空度                          0.001托

12、真空泵                        华东真空泵厂

三、使用条件

1、室内使用；

2、周围没有导电尘埃、爆炸性气体以及能严重破坏金属和绝缘的腐蚀性气体；

4、无明显震动和颠簸；

四、结构简介

本系列电炉结构由炉壳、炉衬、加热元件、炉底板、炉门装置及控制系统等组成。

炉壳采用型钢及钢板焊接成箱式外壳，内用砖结构炉膛，，炉膛与炉壳之间间隙用耐高温纤维及硅藻土散料充填作隔热和保温。

加热元件采用OCr25AL5电阻丝搁置在炉膛两侧, 加热元件经引出棒引出炉体与电源联接。

炉盖：上面装有抽气口（含手动阀）、充气阀（含手动阀）、排气口（含手动阀）、炉内压力指示表、保险阀。

真空炉胆：是用不锈钢焊接而成。上端面嵌有石棉盘根密封圈与炉盖嵌接。沿上端面圆周装有手动压紧螺丝用其将炉盖与胆连为一体，确保胆内密封。

真空系统：本设备选用2X系列旋片式机械真空泵并配有真空胶管、快速接，真空泵结构使用要求见真空泵说明书。

在炉顶上有一热电偶孔，在使用时将热电偶插入炉膛通过电炉控制柜来控制炉膛工作温度。
